高精度膜材机器视觉缺陷检测系统

首页 / AI人工智能系统 /

高精度膜材机器视觉缺陷检测系统

高精度膜材机器视觉缺陷检测系统

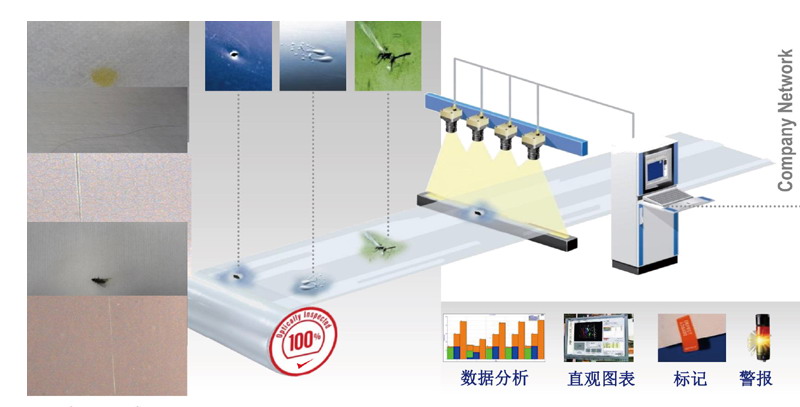

一、系统概述

本系统是专为膜材表面质量控制设计的智能检测平台,采用第四代机器视觉技术,集成高速成像与深度学习算法,实现对各类膜材表面缺陷的微米级检测与智能分类。



二、核心技术优势

1. 智能光学检测模块

- 采用4096像素高速线扫描CCD(60MHz采样频率)

- 多模态光源系统(含同轴光、偏振光、漫射光)

- 自适应曝光控制技术(动态范围>90dB)



2. AI缺陷识别引擎

- 基于ResNet-50架构的深度学习算法

- 支持27类缺陷同步识别(含亚表面缺陷)

- 检测精度:0.05mm@200m/min产线速度



三、系统组成

| **模块**           | **技术参数**                       |

|------------------|-------------------------------------|

| 高速线扫描相机   | 4096像素/60MHz,动态范围72dB    |

| 智能光源系统     | 8通道可编程LED光源(寿命50,000h)|

| SMASH工作站      | 双GPU加速,处理延迟<30ms       |

| 卷复系统           | 张力控制精度±0.5N                   |



四、典型应用场景

1. 净水器RO反渗透膜检测

  1. - 完整性检查‌:仔细观察膜元件的外观,查看是否有明显的破损、裂缝或划痕,尤其是膜的边缘和接口部位。严重的破损会导致膜的分离性能下降,影响产水质量和通量‌。
  2. - 颜色变化‌:正常的反渗透膜有其特定的颜色,如浅黄色或白色。如果膜的颜色发生明显变化,如变黑、发黄或发红,可能表示膜受到了污染或氧化‌。
  3. - 污染物附着‌:检查膜表面是否有污垢、结垢或微生物附着。轻微的污染物可以通过清洗去除,但严重的污染物会影响膜的性能‌。



2. 特种薄膜检测

- 多层复合膜界面缺陷检测

- 透明/半透明材料的光学均匀性分析

- 彩色膜的色差与表面一致性检测



五、检测能力矩阵

| **缺陷类型** | **检测精度** | **识别率** | **典型材料**       |

|--------------|--------------|------------|--------------------|

| 晶点/鱼眼    | 0.05mm       | 99.8%      | PET/PP/PE薄膜      |

| 微裂纹       | 0.1mm        | 99.5%      | 反渗透膜           |

| 表面污染     | 0.2mm        | 98.7%      | 光学膜/汽车贴膜    |



六、智能功能扩展

1. 自主学习系统(可选)

- 基于GAN网络的缺陷样本增强

- 产线自适应优化(每周自动迭代模型)

- 智能参数推荐引擎



2. 质量大数据分析

- 实时生成SPC控制图

- 缺陷分布热力图分析

- 自动生成符合IATF 16949标准的检测报告



七、系统集成

- 支持OPC-UA/Profinet/MQTT协议

- 可对接MES/ERP系统(SAP/西门子平台已验证)

- 提供SDK二次开发接口



技术效益

✓ 检测效率较人工提升500倍

✓ 质量成本降低45%(2年ROI>180%)

✓ 支持7×24小时连续工作(MTBF>15,000小时)



本系统已成功应用于全球500+条产线,典型客户包括:

- 某世界500强光学膜制造商(良品率提升22%)

- 某上市企业净水器RO膜制造商(良品率提升12%)

- 新能源汽车电池隔膜供应商(投诉率下降60%)



技术服务

提供定制化解决方案,包括:

- 产线适配性评估

- 检测工艺优化

- 人员技术培训

- 年度维护计划



欢迎索取详细技术方案与成功案例集。
