背光模组外观缺陷AOI检查机

背光模组为液晶显示面板的关键零组件之一,功能在于供应充足的亮度与分布均匀的光源,使其能正常显示影像,它的发光效果将直接影响到液晶显示模块视觉效果,所以背光模组的质量尤为重要,而背光模组外观缺陷AOI检查机可以在制程中对背光模组的质量进行检查,确保背光模组的品质。

背光模组外观缺陷包括:脏污、划伤、侧白、异物、膜材外露、膜移、线缺失、胶带爬坡、胶框内陷、胶框高低背板、胶带缺失、FPC偏移等;背光模组外观缺陷AOI检查机用于替代人工目检,实现机器换人。

项目 性能指标
检测系统 检测范围 适用尺寸:3-15寸
检测区域 覆盖整个背光模组的膜材、膜框、FPC等区域
检测项目 膜材缺陷:脏污、划伤、侧白、异物
膜框缺陷:膜材外露、膜移、线缺失、胶带爬坡、胶框内陷、胶框高低背板
缺失缺陷:胶带缺失
位置偏移:FPC偏移
检测精度 最小可检测缺陷尺寸200×200μm
漏检率 0 DPPM
过判率 5%
*检测速度 5-6s
光学系统 线扫相机+线扫相机(多工位组合拍摄成像)
线性侧光/线性同轴光源
定制专业光学镜头
定位 支持全景定位
机电系统 金框架结构+大理石平台,提升设备的稳定性和平面基准
采用伺服电机+高精度丝杆模组,用于物料读码、视觉定位校准等机构
采用 SMC 气动、真空系统
上下料方式 CV 传送模式
搬运类型 CV 传送
防静电皮带传送
软件功能 自有知识产权的 Otek®AOI工业应用检测软件
易用性:直观易用的图形显示界面,智能化的参数设定功能
人性化:可选的报警功能,且报警功能可定制(比如不良率上限报警功能)
快速切换功能:不同产品可编辑并调用不同的 Recipe
数据安全和快速定位:异常图像可100%存图保留:OK 存图+NG 抛料存图;图像可放大缩小并标识AOI拦检的异常位置;异常图片存储时间大于三个月,存储空间至少2T
高级权限设定:具备拦检率调整窗口并设定不同权限
快速对接客户信息系统接口:可将检测结果数据保存并上抛至 CIM 系统
检测算法 处理算法 Otek®AOI检测算法+AI人工智能复判系统
识读码制 支持多种Vericode码的读取,对应 Normal Type、Normal HD Type Vericode、Outline Type Vericode和DM Type Vericode
其它参数 安全防护 安全光栅/安全门锁:用于人员安全防护
FFU:用于洁净设备内部空间达到千级、百级无尘室
静电:与产品接触材质均为防静电材质,并配有例子风棒,以消除静电

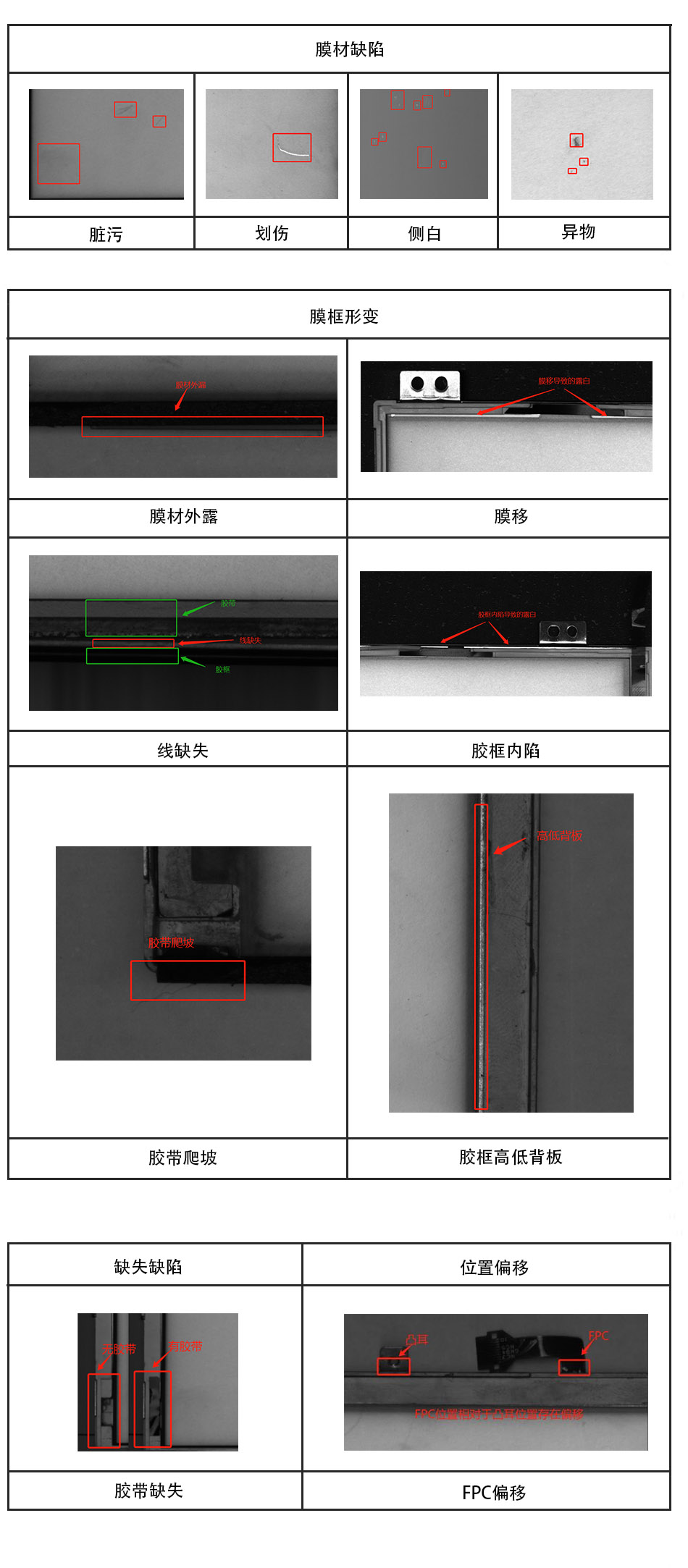

缺陷图片
