桌面型模组外观AVI检
首页 / 3C产品视觉检测 /

桌面型模组外观AVI检

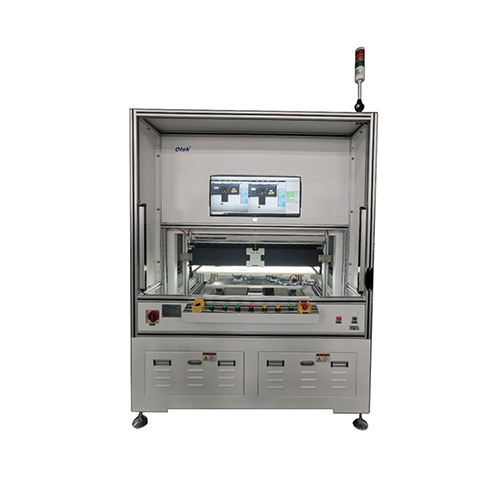

桌面型模组外观AVI检

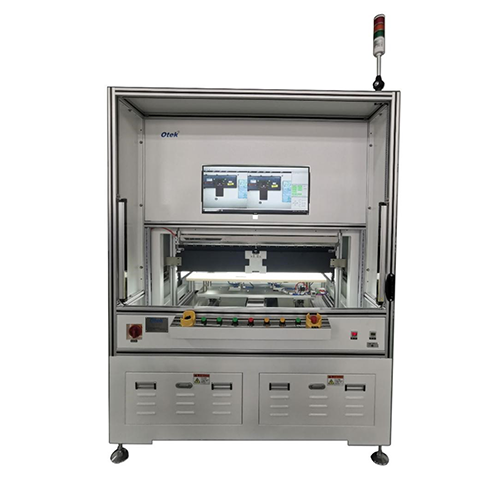

桌面型模组外观AVI检主要用于3C产品外观的缺陷检测,提高产线良率和生产厂家的制程控制能力。主要检测划痕、破损、压伤、崩边、缺口、暗裂、毛刺、翘曲、异物、脏污、白点、气泡、针孔、凹凸,以及部件错、漏、反、多、歪斜、偏移、色差、尺寸、段差等。

项目 性能指标
检测系统 检测范围 液晶模组尺寸:3.5~12.3寸,Max:320x210mm
检测区域 自选区域进行检测,可实现对自选区域进行外观检测
检测内容 1、检测条形码和二维码标签有无(漏贴)、多贴、歪斜、颠倒(贴反) ;
2
、检测条形码下面字符是否有漏和印刷不洁的情况:
3
、读码枪读取条形码,字符 OCR 识别;
4
、钢琴盖是否闭合检测
5、舌片有无、歪斜检测。
6、胶带有无、错漏检测。
7、模组外壳FPC与背面接头是否插歪。
8、模组背板螺丝是否漏锁。
9、模组外壳胶带贴咐情况(导电布、美纹胶、高温胶带,外框黑胶等胶带是否漏撕、漏贴、多贴和贴偏)
10、背面未贴标区域是否有异物。

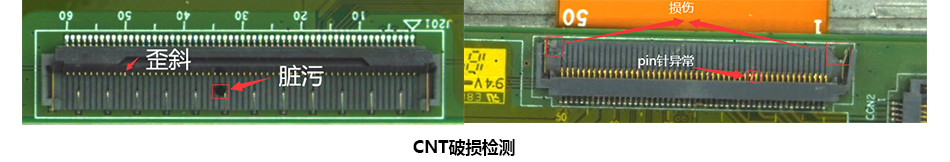

11CNT破损、CNT异物、CNT未盖紧检测;
12

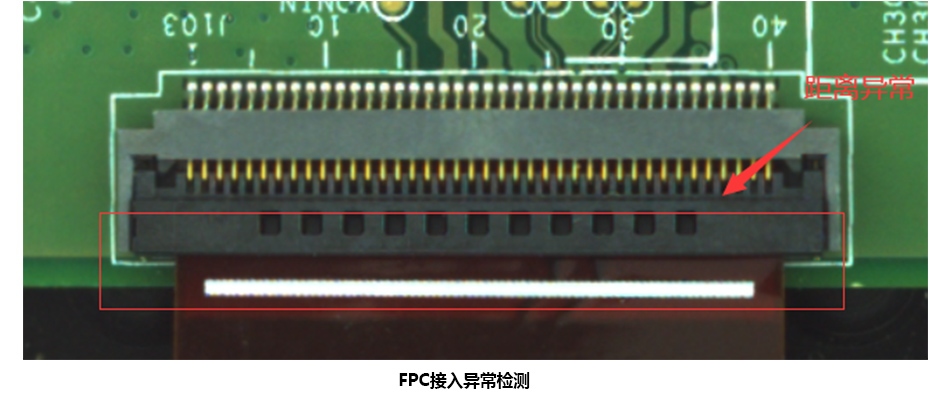

FPC接入异常检测、FPC凸耳破损检测;
13

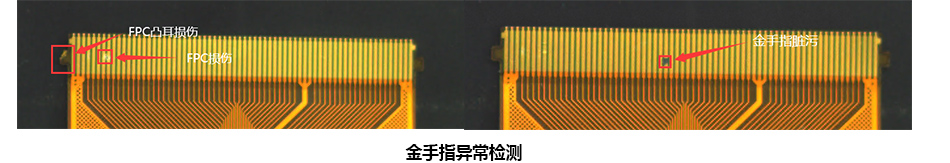

、金手指异常(划伤、异物、破损)检测;
14

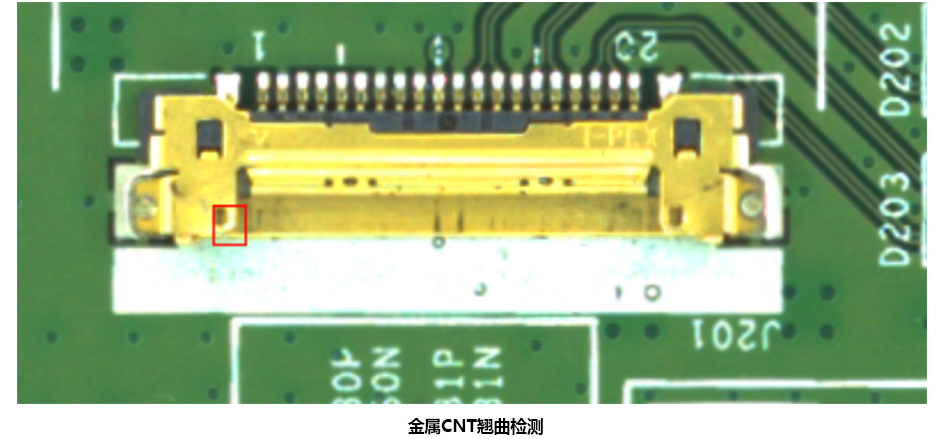

、金属CNT翘曲检测;
15

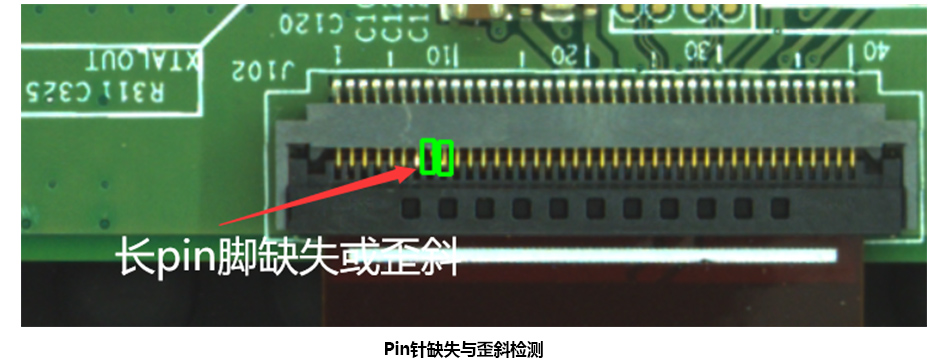

Pin针缺失与歪斜检测;
16

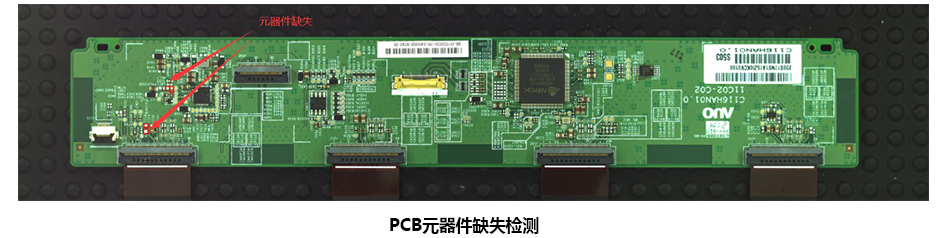

PCB元器件缺失检测;
软件功能 1、学习功能:读取新类型产品图片,对检测区域进行学习,分为有无检测(钢琴盖是否盖好、胶布是否贴好)接头插歪检测、条形码/二维码检测、异物检测等;
2、检测方式:采用人工手动上下料,桌面式简易机台,放料载台上要预留多个固定销位置,方便切换各型号的模组,操作员放料后,可自动感应已放料,自动开始检测(或由开关控制),发现有异常品检测软件及时报警;
3、报表功能:报表记录被检模组ID、检测结果、异常类型等;
4参数设置:检测参数设置等;
5、用户管理:用户增删改查、权限管理、用户登录、密码修改等;
6、具有图片和数据上传功能,并跟过账系统绑定;
检测速度 10/
缺陷检出率 95%
机械系统 1、机台外壳喷涂做防锈处理;
2、配置-套光学视觉采集系统,一个载料台;
软件系统 Otek外观AVI 视觉检测软件V2.0
电脑系统 工控主机 配置一台工控主机,工控机配置为:15CPU、内存8G
服务器 AI人工智能服务器和AI复判系统(选配)
显示输出 配置一台21LCD
网路通讯 支持TCP/IP 及Microsoft网路系统
读码枪 配置一台条形码和二维码读码枪(选配,机台自带条形码和二维码检测功能)
其它参数 电源供应 AC 220V+10%50-60HZ
使用环境 温度:5-40℃;湿度:25-85%无冷凝
机台内部
温度
<40℃

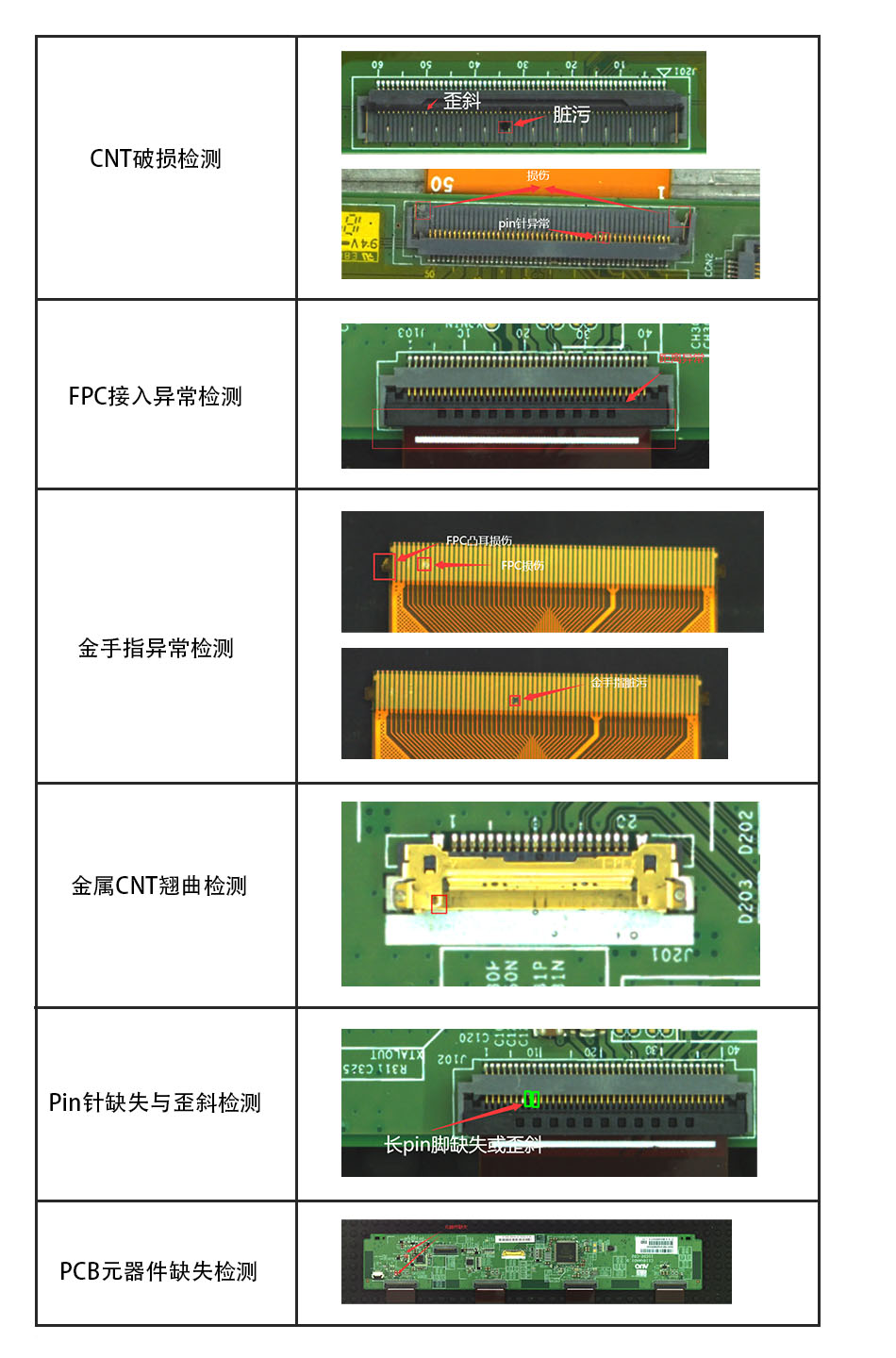

缺陷图片
