晶圆厚度测量仪
首页 / 半导体视觉检测 /

晶圆厚度测量仪

晶圆厚度测量仪

本设备对晶圆以及显示面板部分制程(如晶圆切片、研磨、减薄、划片等)之后的厚度测量等。可同步测试出材料本身的 TTV/BOW/WRAP/SORI等参数误差。

项目 性能指标
使用陶瓷盘尺寸 φ260/268/305/360mm,机械手自动上下料
设备测量分辨率 0.005um
测量重复性 ≤0.5um
测量精度 ≤1um(测量对比精度受陶瓷盘及蜡层影响)
测量范围 0-1000um

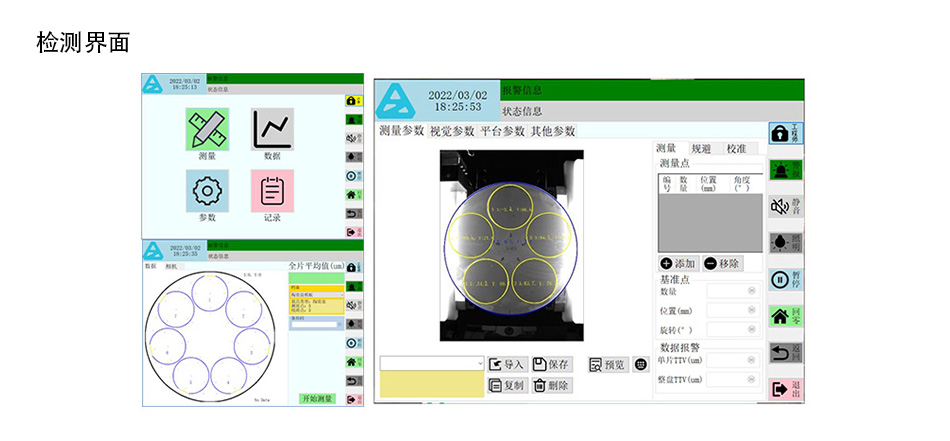

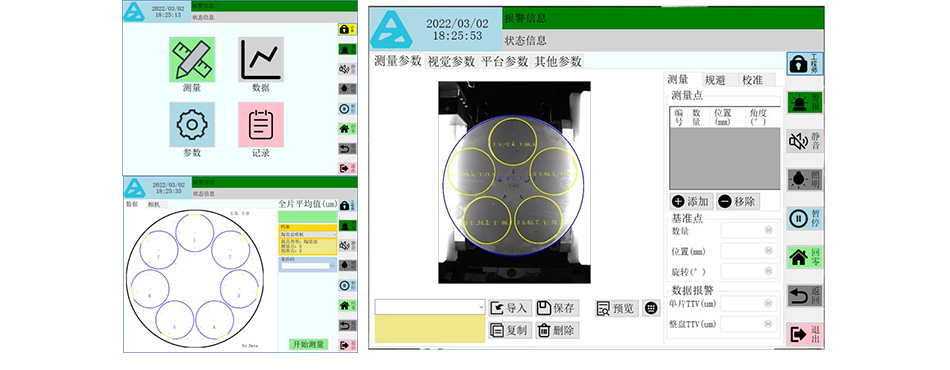

测量点位数 1、3、5、9……N(点数可设置)
测量效率 最快18sec/p,5点采样
测量带宽 Max 10000Point/sec
测量材质 透明、非透明、光滑、粗糙样品,如 GaN、GaAS、Si、SiN、Sic等
